扁平回轉擺缸
SF-C 系列

"越的"

• 高可超出普通標準
  越的終端緩沖使擺缸在短時間內帶動更大的負載， 這樣提高了您機器的工作輸出量
• 大中心孔
  減少外形干涉，您可以直接將電源線從旋轉法蘭中間穿過
• 徑向負載量超過一般標準以上
  采用大號軸承保證了產品的強固性和使用壽命，使 您 的應用更可靠。

系列特徵

•

  （多）1 千萬次循環免維護

•

  Powerstop 終端位置減振裝置

•

  空氣傳輸

•

  IP64

•

  磁場傳感器

•

  接近傳感器

•

  可定位 2 個位置

•

  90° 旋轉角度

•

  法蘭

•

  旋轉角度180°，可自由調節

•

  第3位置鎖定

•

  可調節的終端位置+/- 3°

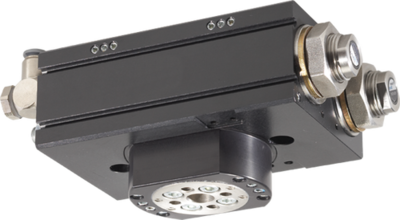

ZIMMER扁平回轉擺氣缸SF-C系列SF50-90N-C

ZIMMER扁平回轉擺氣缸SF-C系列SF50-90N-C

安裝尺寸: SF50N-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF50-90N-C 90 [°] 2.4 [Nm] 3 [°]

SF50-180N-C 180 [°] 2.4 [Nm] 3 [°]

SF50N-C 0-180 [°] 2.4 [Nm] 180 [°]

安裝尺寸: SF50D4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF50-90D4-C 90 [°] 1.5 [Nm] 3 [°]

SF50-180D4-C 180 [°] 1.5 [Nm] 3 [°]

SF50D4-C 0-180 [°] 1.5 [Nm] 180 [°]

安裝尺寸: SF50ML-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF50ML-C -90 / 0 / +90 [°] 2.4 [Nm] 3 [°]

安裝尺寸: SF50MLD4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF50MLD4-C -90 / 0 / +90 [°] 1.5 [Nm] 3 [°]

安裝尺寸: SF74N-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF74-90N-C 90 [°] 7.3 [Nm] 3 [°]

SF74-180N-C 180 [°] 7.3 [Nm] 3 [°]

SF74N-C 0-180 [°] 7.3 [Nm] 180 [°]

安裝尺寸: SF74D4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF74-90D4-C 90 [°] 5.5 [Nm] 3 [°]

SF74-180D4-C 180 [°] 5.5 [Nm] 3 [°]

SF74D4-C 0-180 [°] 5.5 [Nm] 180 [°]

安裝尺寸: SF74D6-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF74-90D6-C 90 [°] 4.5 [Nm] 3 [°]

SF74-180D6-C 180 [°] 4.5 [Nm] 3 [°]

SF74D6-C 0-180 [°] 4.5 [Nm] 180 [°]

安裝尺寸: SF74ML-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF74ML-C -90 / 0 / +90 [°] 7.3 [Nm] 3 [°]

安裝尺寸: SF74MLD4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF74MLD4-C -90 / 0 / +90 [°] 5.5 [Nm] 3 [°]

安裝尺寸: SF74MLD6-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF74MLD6-C -90 / 0 / +90 [°] 4.5 [Nm] 3 [°]

安裝尺寸: SF100N-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF100-90N-C 90 [°] 20 [Nm] 3 [°]

SF100-180N-C 180 [°] 20 [Nm] 3 [°]

SF100N-C 0-180 [°] 20 [Nm] 180 [°]

安裝尺寸: SF100D4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF100-90D4-C 90 [°] 15 [Nm] 3 [°]

SF100-180D4-C 180 [°] 15 [Nm] 3 [°]

SF100D4-C 0-180 [°] 15 [Nm] 180 [°]

安裝尺寸: SF100D6-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF100-90D6-C 90 [°] 13 [Nm] 3 [°]

SF100-180D6-C 180 [°] 13 [Nm] 3 [°]

SF100D6-C 0-180 [°] 13 [Nm] 180 [°]

安裝尺寸: SF100ML-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF100ML-C -90 / 0 / +90 [°] 20 [Nm] 3 [°]

安裝尺寸: SF100MLD4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF100MLD4-C -90 / 0 / +90 [°] 15 [Nm] 3 [°]

安裝尺寸: SF100MLD6-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF100MLD6-C -90 / 0 / +90 [°] 13 [Nm] 3 [°]

安裝尺寸: SF125N-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF125-90N-C 90 [°] 38 [Nm] 3 [°]

SF125-180N-C 180 [°] 38 [Nm] 3 [°]

SF125N-C 0-180 [°] 38 [Nm] 180 [°]

安裝尺寸: SF125D4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF125-90D4-C 90 [°] 34 [Nm] 3 [°]

SF125-180D4-C 180 [°] 34 [Nm] 3 [°]

SF125D4-C 0-180 [°] 34 [Nm] 180 [°]

安裝尺寸: SF125D8-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF125-90D8-C 90 [°] 32 [Nm] 3 [°]

SF125-180D8-C 180 [°] 32 [Nm] 3 [°]

SF125D8-C 0-180 [°] 32 [Nm] 180 [°]

安裝尺寸: SF125M-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF125M-C -90 / 0 / +90 [°] 38 [Nm] 3 [°]

安裝尺寸: SF125MD4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF125MD4-C -90 / 0 / +90 [°] 34 [Nm] 3 [°]

安裝尺寸: SF125MD8-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF125MD8-C -90 / 0 / +90 [°] 32 [Nm] 3 [°]

安裝尺寸: SF155N-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF155-90N-C 90 [°] 62 [Nm] 3 [°]

SF155-180N-C 180 [°] 62 [Nm] 3 [°]

SF155N-C 0-180 [°] 62 [Nm] 180 [°]

安裝尺寸: SF155D4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF155-90D4-C 90 [°] 58 [Nm] 3 [°]

SF155-180D4-C 180 [°] 58 [Nm] 3 [°]

SF155D4-C 0-180 [°] 58 [Nm] 180 [°]

安裝尺寸: SF155D8-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF155-90D8-C 90 [°] 54 [Nm] 3 [°]

SF155-180D8-C 180 [°] 54 [Nm] 3 [°]

SF155D8-C 0-180 [°] 54 [Nm] 180 [°]

安裝尺寸: SF155M-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF155M-C -90 / 0 / +90 [°] 62 [Nm] 3 [°]

安裝尺寸: SF155MD4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF155MD4-C -90 / 0 / +90 [°] 58 [Nm] 3 [°]

安裝尺寸: SF155MD8-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF155MD8-C -90 / 0 / +90 [°] 54 [Nm] 3 [°]

安裝尺寸: SF195N-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF195-90N-C 90 [°] 130 [Nm] 3 [°]

SF195-180N-C 180 [°] 130 [Nm] 3 [°]

SF195N-C 0-180 [°] 130 [Nm] 180 [°]

安裝尺寸: SF195D4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF195-90D4-C 90 [°] 125 [Nm] 3 [°]

SF195-180D4-C 180 [°] 125 [Nm] 3 [°]

SF195D4-C 0-180 [°] 125 [Nm] 180 [°]

安裝尺寸: SF195D8-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF195-90D8-C 90 [°] 120 [Nm] 3 [°]

SF195-180D8-C 180 [°] 120 [Nm] 3 [°]

SF195D8-C 0-180 [°] 120 [Nm] 180 [°]

安裝尺寸: SF195M-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF195M-C -90 / 0 / +90 [°] 130 [Nm] 3 [°]

安裝尺寸: SF195MD4-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF195MD4-C -90 / 0 / +90 [°] 125 [Nm] 3 [°]

安裝尺寸: SF195MD8-C

訂單號 擺動角度 扭矩 可調擺動角度 +/-

SF195MD8-C -90 / 0 / +90 [°] 120 [Nm] 3 [°]
